Insert SIM Card
Kerusakan Insert SIM Card disebabkan karena :
>> Kerusakan Software
>> Kerusakan Hardware
* Dikarenakan putus jalur (vsim, clock, reset, data dan ground)
* SIM Reader yang sudak tidak layak (rusak, korosi)
* EMI Filter yang putus
* IC Power rusak
* CPU rusak
Akan saya bahas mulai dari DCT3
DCT3
Pada ponsel tipe ini SIM reader berdiri sendiri atau pisah dari board, langkah-langkah perbaikannya adalah :
1. cek sim reader, apakah ada kerusakan di kaki-kakinya
2. cek konektor sim interface di board, apakah terjadi korosi atau tidak, klau ada bersihkan
3. cek jalur-jalurnya terhubung dengan baik apa tidak
4. cek komponen pendukungnya (resistor, kapasitor)
5. cek tegangan pada VSIM (jalur warna kuning)
6. jika not ok (tidak ada tegangan) cek ic power (CCont)
7. terakhir cek CPU
DCT4-WD2

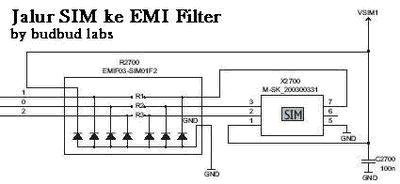

Perbedaan disini dengan DCT3 adalah ada EMI Filter yang menghubungkan IC Power/UEM dengan SIM reader dan SIM reader langsung terhubung dengan board (tersolder). Langkah pengecekan :
1. cek sim reader dan kaki-kakinya (ada solderan yang lepas tidak)
2. cek jalur-jalurnya

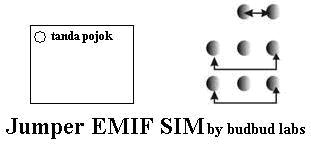

3. cek EMIF, jumper seperti pada gambar diatas
4. jika not ok, cek UEM
5. terakhir ke CPU
BB5
Untuk BB5 sendiri sama persis dengan DCT4-WD2. Kasus-kasus yang sering terjadi berada pada EMIF yang bermasalah.
